電腦視覺式變位監測(CVDM)

—電腦視覺技術

量測工程結構的變形和邊坡的坡體運動。

—AIoT技術的應用

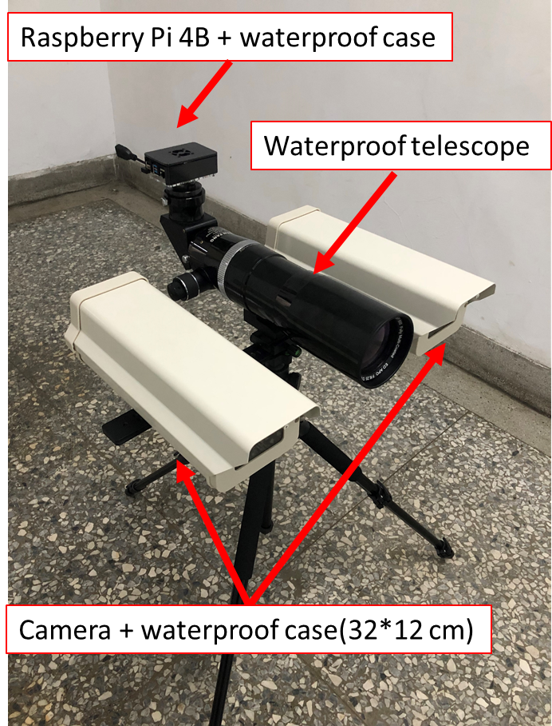

系統包含樹莓派、數位相機、覘標和OpenCV。

—CVDM系統

應用電腦視覺技術的位移監測儀器。

—CVDM系統的原理

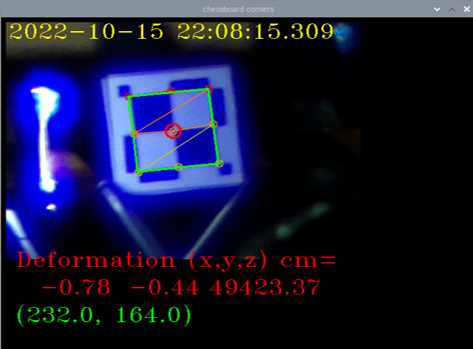

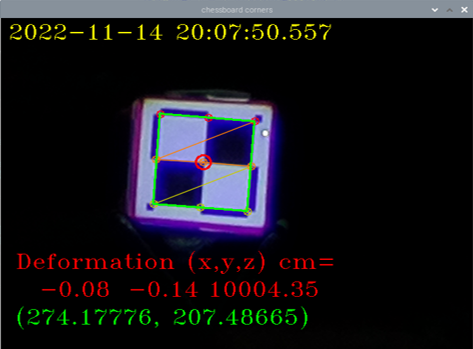

• 利用OpenCV偵測影像中覘標中心點的位移
• 如果覘標有上下移動，或者是左右橫移，系統可以將中心點的像素變化量自動轉換成該中心點的相對位移量。

現地案例

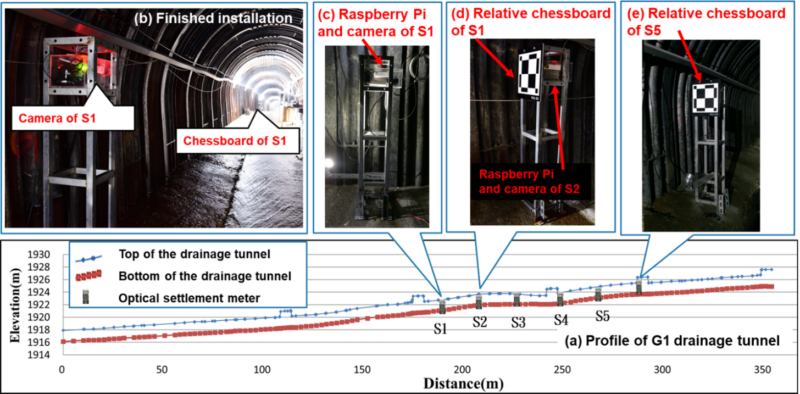

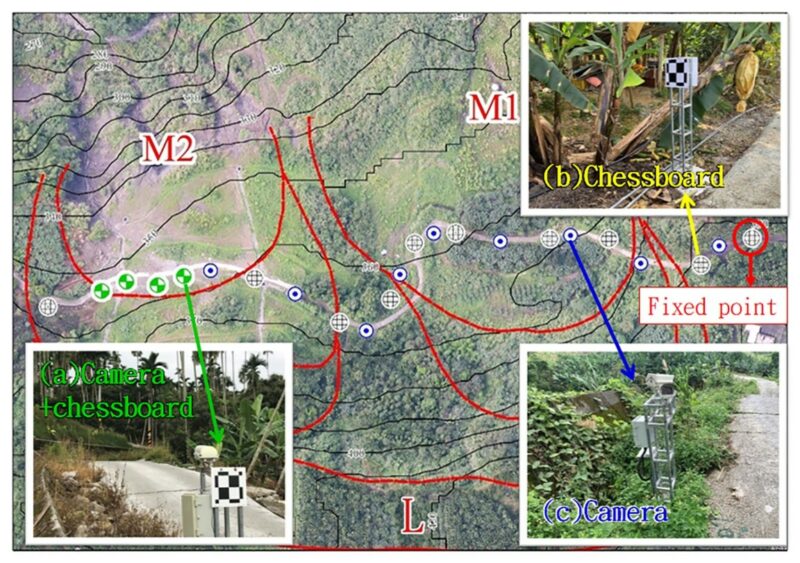

單鏡頭的CVDM儀器被安裝在梨山地滑地表下80公尺深的排水廊道內. CVDM儀器可以監測地表下排水廊道的潛在變形	利用23組單鏡頭的CVDM儀器，監測大規模潛勢區(中心崙)，整區道路變位的趨勢

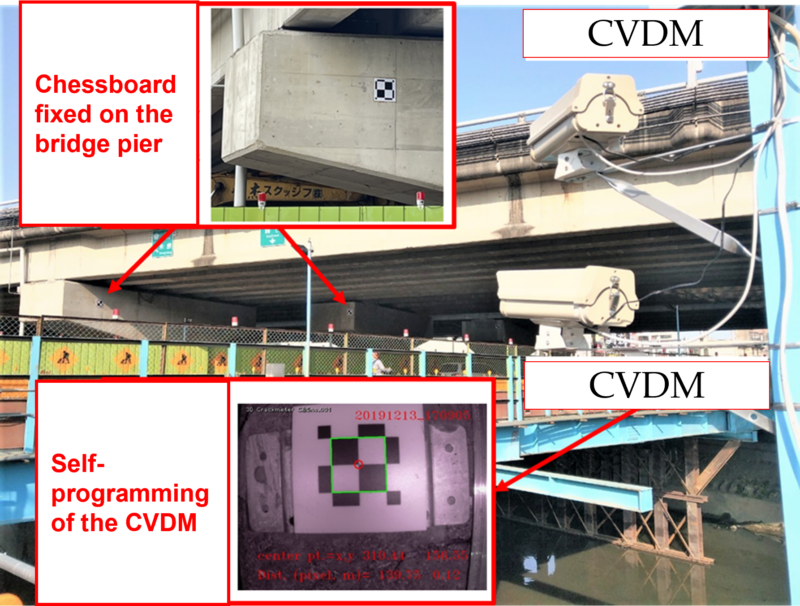

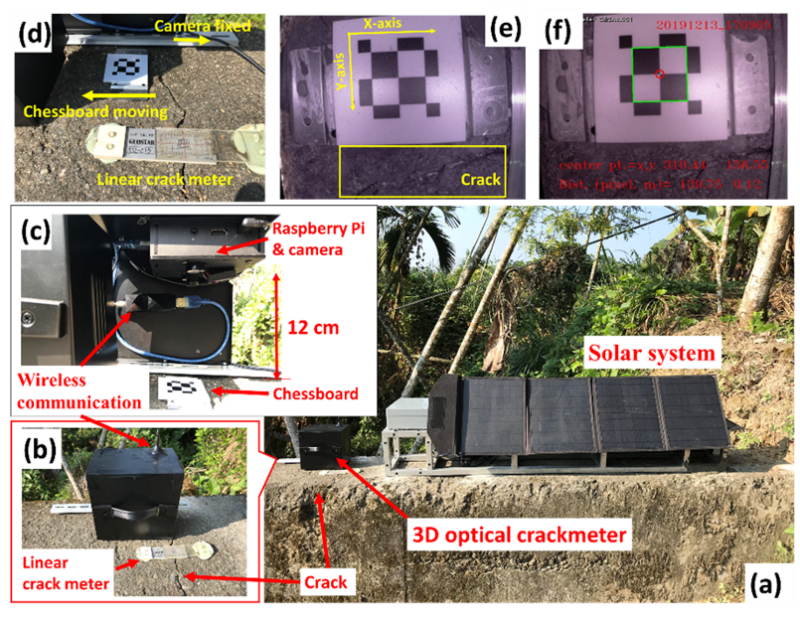

在高速公路下方使用兩組CVDM(單鏡頭)，可監測其橋梁的整體位移變形趨勢。	利用CVDM可以實現自動化以及遠程監控擋土牆裂縫中位移的功能。

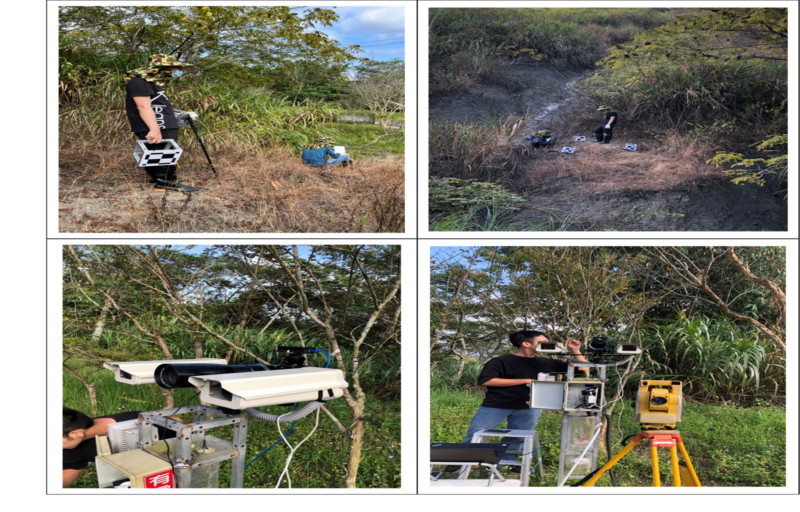

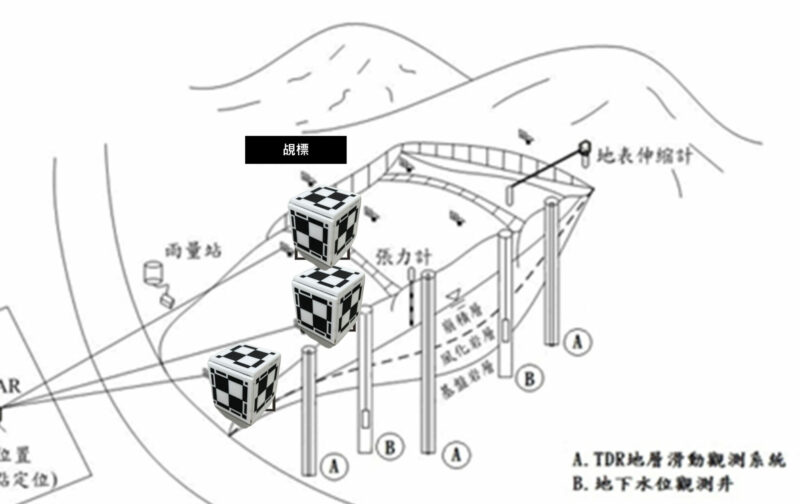

在大規模崩塌潛勢區(九份二山)安裝CVDM(三相機系統)，以測量邊坡位移的整體趨勢。

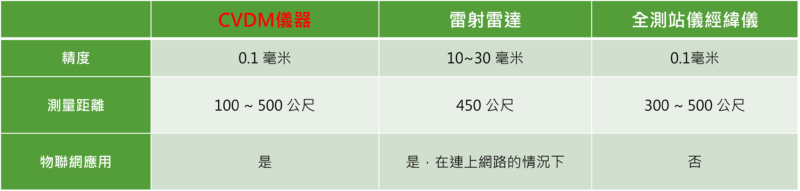

規格
